Dátové siete, networking

Nakoľko všetky nami inštalované systémy sa pripájajú do LAN siete a pri inštaláciách samozrejme realizujeme aj káblové trasy pre jednotlivé zariadenia, v rámci týchto činností realizujeme aj dátovú LAN sieť.

Základom vytvorenia LAN siete je technologická racková skriňa. Racková skriňa je miestom, kde sú vyvedené všetky dátové káble typu UTP/FTP od dátových zásuviek rozmiestnených po objekte, na ktoré sa pripájajú v rámci objektu počítače, tlačiarne, televízory, WIFI AP (WIFI antény) a teda všetky IP zariadenia. Dátové káble sú v rackovej skrini ukončené konektormi v patch paneloch. Patch panel je pasívne zariadenie s mnohými portami, ktoré slúži na prepojenie dátových zásuviek najčastejšie s centrálnym switchom, ktorý zabezpečuje komunikáciu jednotlivých IP zariadení medzi sebou v rámci LAN siete. Prepojením centrálneho switcha s routerom sú tieto IP zariadenia takto zároveň v "Internete".

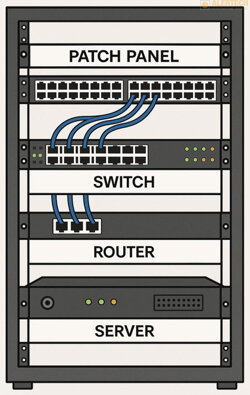

Na obrázku vľavo je schematicky znázornená racková skriňa, na ktorej je vidieť, čo tvorí základ jej výbavy: patch panel, centrálny switch a router internetového pripojenia. Ďalšiu výbavu môžu tvoriť panel s napájacími  zásuvkami pre jednotlivé zariadenia, rôzne typy serverov alebo dátových úložísk NAS, videorekordér kamerového systému, PoE switche, zosilňovač ozvučovacieho systému, rôzne riadiace jednoky a pod. Z toho vyplýva, že racková skriňa je centrálnym bodom, kde sa inštalujú všetky tieto centralizované zariadenia a ktoré sa medzi sebou na tomto mieste prepájajú.

Vyššie uvedené zariadenia sa zäčša vyrábajú aj v rack-mount prevedení, čo znamená, že ich možno uchytiť v rackovej skrini pomocou skrutiek a konzol na uchytávacie lišty.

Zariadenia, ktoré nie sú v rack-mount prevedení je možné jednoducho položiť na rackovú poličku.

Rackové skrine sa vyrábajú v prevedení ako nástenné (inštalácia kotvená do steny) a stojanové (skriňa položená na podlahe).

Rozmery rackovej skrine sa určujú ešte pred inštaláciou podľa toho koľko zariadení sa tam bude inštalovať a aké majú rozmery.

Rackové skrine sa inštalujú v prípade firiem zväčša v serverovni, v prípade rodinných domov alebo menších firiem v technickej miestnosti.

Dátové siete realizujeme v rámci rodinných domov, malých až stredne veľkých objektov (firemné kancelárie a budovy, polyfunkčné objekty, areály s viacerými budovami..).

Siete vieme nastaviť a nakonfigurovať podľa požiadaviek zákazníka a podľa zariadení, ktoré budú prevádzkovať. Pri náročnejších sieťach majú firmy svojich správcov siete, ktorí sa im starajú o správu siete a nimi používaných zariadení. V týchto prípadoch však dátovú sieť vieme hardvérovo zrealizovať (inštalácia dátových rozvodov, dátových zásuviek, osadenie rackovej skrine vrátane osadenia patch panelov), dodávku a správu zariadení potom realizuje správca siete.
