Dverné jednotky modulárne

6 položiek

Videovrátniky modulárne - čip, kódová klávesnica, viac tlačítiek

Dverné jednotky sú komunikačné/prístupové zariadenia inštalované na vhodné miesto k vstupom budov (dvere alebo brána), prípadne k ďalším prístupovým bodom budovy (vstupné dvere do jednotlivých poschodí, vstupné dvere do jednotlivých oddelení..).

Modulárne dverné jednotky sa používajú zväčša pri vstupoch do rozsiahlejších objektov (viacero rezidentov v budove). Modularita znamená, že dverná jednotka sa vyskladá z jednotlivých modulov podľa potreby: kamerový modul - ten musí byť vždy súčasťou dvernej jednotky, modul vyzváňacích tlačítiek - zvonček s viacerými tlačítkami, prístupový modul, kódová klávesnica, displejový modul, čo umožňuje flexibilnejšie a variabilnejšie riešenie podľa potrieb zákazníka oproti kompaktným dverným jednotkám. Jednotlivé moduly sa potom inštalujú do montažnych rámčekov.

Základom modulárnej dvernej jednotky je kamerový modul. V kamerovom module je integrované aj 1 zvončekové vyzváňacie tlačítko, mikrofón, reproduktor a konketor RJ45 pre pripojenie do siete LAN. Kamera má rozlíšenie obrazu 2MPx a uhol záberu 180°. Kamerový modul je zároveň riadiacou jednotkou a aj napája rozširujúce moduly dvernej jednotky. Rozširujúce moduly sú spojené s kamerovou jednotkou cez zbernicu.

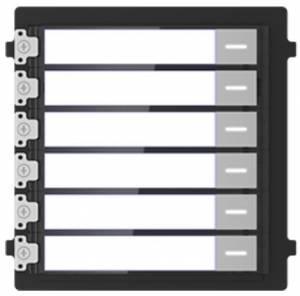

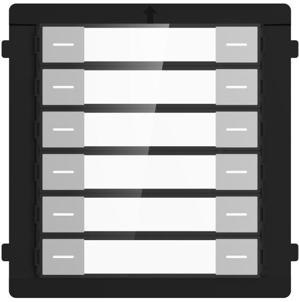

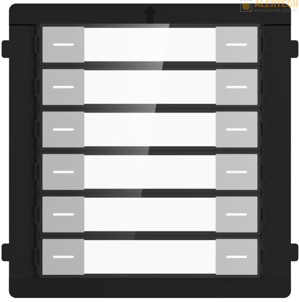

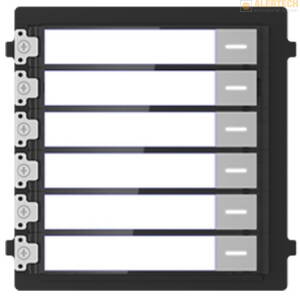

Pokiaľ je potrebné mať na dvernej jednotke viacero zvončekových tlačítiek pre vyzvonenie rezidentov, ku kamerovému modulu sa pridá modul vyzváňacích tlačítiek. Tento modul sa vyrába so 6-timi vyzváňacími tlačítkami a v dvernej jednotke je možné použiť maximálne 8 takýchto modulov. Ku každému tlačítku sa priradí 1 účastník/rezident systému. Tento rezident môže mať až 6 monitorov (1 master monitor a 5 podružných/slave monitorov). Pri zatlačení tlačítka dvernej jednotky sa aktivujú obrazom aj zvukovo všetky monitory a hovor je možne prevziať z hociktorého z týchto monitorov. Modul vyzváňacích tlačítiek sa osadzuje do rámčeka spolu s kamerovým modulom, prípadne ďalšími modulmi.

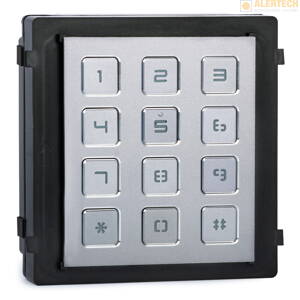

Pokiaľ je potrebné pre vstup do objektu používať číselný kód alebo vykonávať vyzvonenie účastníka zadaním čísla bytu, použije sa modul kódovej klávesnice. Kódová klávesnica sa osadzuje do rámčeka spolu s kamerovým modulom, prípadne ďalšími modulmi. Podmienkou vyzvonenia účastníka pomocou tohto modulu je mať osadený pri dverách menný zoznam účastníkov spolu sa číslami bytov, aby návštevník vedel, ako účastníka "vyzvoniť".

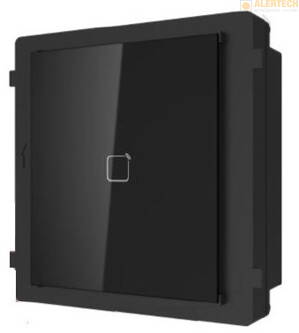

Pokiaľ je potrebný vstup do objektu pomocou prístupovej karty alebo čipu, ku kamerovému modulu sa pridá prístupový modul. Správa prístupových kariet a čipov sa vykonáva pomocou PC cez softvér výrobcu ("iVMS-4200"). Prístupový modul sa osadzuje do rámčeka spolu s kamerovým modulom, prípadne ďalšími modulmi.

Pokiaľ by bola dverná jednotka osadená pri dverách v objekte, kde býva veľké množstvo rezidentov, osadzuje sa displejový dotykový modul, ktorý umožňuje vyzvoniť rezidenta cez menný zoznam zobrazený na tomto displeji. Displejový modul má v sebe zároveň integrovanú čitačku prístupových kariet a čipov, umožňuje prístup aj zadaním PIN kódu, takže žiadne iné moduly už nie sú potrebné (dverná jednotka tak pozostáva iba z kamerového a displejového modulu).

Všetky dverné jednotky majú nahraté v hlasové správy v slovenskom jazyku, ktoré sa prehrávajú pri určitých situáciách (napríklad keď rezident otvorí z monitora dvere, ozve sa z dvernej jednotky: "Dvere sú otvorené!", keď nie je rezident doma, ozve sa:"Nie som doma, zanechajte správu!" atď..).

Konfigurácia systému videovrátnika sa realizuje cez PC s nainštalovaným softvérom iVMS-4200, samozrejmosťou je aj komunikácia s návštevou cez smartfón cez aplikáciu Hik-Connect (vrátane otvárania dverí).
