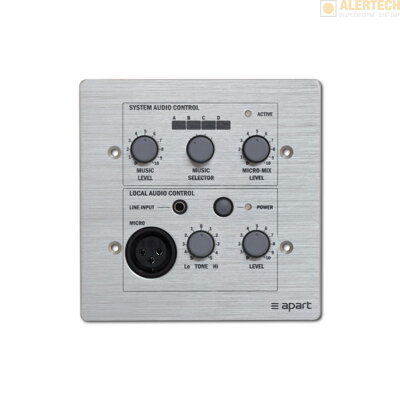

PM1122RL - multifunkčný panel pre PM1122
Multifunkčný panel diaľkového ovládania pre predzosilňovač PM1122. Umožňuje nastaviť úroveň hlasitosti, prepínanie zdrojov signálu a úroveň mikrofónu. Má mikrofónny vstup (XLR) ,a linkový mono vstup (Mini-jack ), s reguláciou úrovne. Na mikrofónnom vstupe je možné zopnúť fantómové napájanie 20V (spínač vo vnútri panela). K predzosilňovaču sa pripája pomocou kábla CAT5. Maximálna dĺžka káblu je 300 m, závislá od okolitých podmienok. Na každú zónu môže byť pripojený jeden ovládací panel.
Technické parametre:
Regulátor úrovne (linka, mic) | 0 – 10 V |
Prepínač zdrojov | DC signál |
Vstupný konektor mic | XLR-3 el. sym. |
Vstupný konektor linka | stereo mini jack, L+R je zlúčený do mono |
Odstup signál/šum Linka | >80 dB |
Skreslenie | |
Tónový korektor (mic/linka) | od +3 dB/100 Hz a -6 dB/10 kHz do - 9 dB/100 Hz a +4 dB/10 kHz |
Frekvenčná charakteristika mic | 100 Hz – 20 kHz |
Citlivosť mic | 3mV/ -50 dBv – 1.2 kOhm |
Fantómové napájanie | 20 V (v závislosti od záťaže) |
Napájanie | z PM1122 len cez kábel CAT5 |
Rozmery (VxŠxH) | 115 x 115 x 40 mm |
