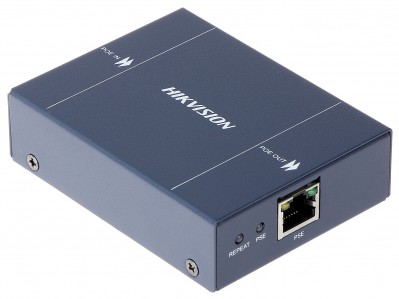

DZ1H34-0101P PoE extender pre predĺženie vzdialenosti IP kamery od PoE switcha

PoE extender pre 1 IP kameru, slúži na prenos dát + PoE napájania až do vzdialenosti 500m. Na obrázku ide o zapojenie "mode 2" a "mode 3".

Hlavná podmienka správnej funkcie tohto zariadenia:

• PoE extender/switch musí byť pripojený na PoE+ switch, PoE+ injektor alebo PoE+ vstup videorekordéra (všetky videorekordéray pre IP kamery z našej ponuky majú PoE+ vstupy)

Tento extender funguje správne v zapojení "mode 2" pri týchto ďalších podmienkach:

• pokiaľ je PoE extender pripojený na klasický PoE+ switch, PoE+ injektor alebo PoE+ vstup videorekordéra, tak maximálna vzdialenosť PoE extendra od týchto zariadení je 100m a prenosová rýchlosť medzi nimi bude 100Mbit/s
• pokiaľ je PoE extender pripojený na PoE+ switch HikVision s aktivovanou funkciou "extended mode", tak maximálna vzdialenosť PoE extendra od PoE+ switcha HikVision je 250m, ale prenosová rýchlosť medzi nimi bude maximálne iba 10Mbit/s
• pokiaľ nie je na PoE extendri zapnutá funkcia "extended mode", maximálna vzdialenosť IP kamery od PoE extendra ja 100m a prenosová rýchlosť je 100Mbit/s
• pokiaľ je na PoE extendri zapnutá funkcia "extended mode", maximálna vzdialenosť IP kamery od PoE extendra je 250m a prenosová rýchlosť je 10Mbit/s

Tento extender funguje správne v zapojení "mode 3" pri tejto ďalšej podmienke:

• pokiaľ bude maximálna vzájomná vzdialenosť PoE extendrov, PoE+ switcha (PoE+ injektora, PoE+ vstupu videorekordéra) a IP kamery do 100m, funkcia "extended mode" sa na PoE extendri nezapína a prenosová rýchlosť bude 100Mbit/s. V tomto zapojení možno použiť až 4 ks PoE extendrov a tak maximálna vzdialenosť IP kamery od PoE+ switcha (PoE+ injektora, PoE+ vstupu videorekordéra) bude až 500m

Poznámka: prenosová rýchlosť 10Mbit/s plne postačuje na prenos dát pre každú statickú IP kameru s kompresiou H.265+
