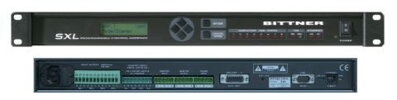

SXL - riadiaca a kontrolná jednotka
Zariadenie slúži na riadenie zosilňovačov Bittner rady RX a ich monitorovanie. Môže sa ovládať ručne alebo prostredníctvom PC. Má 15 predvolieb, možnosť programovania a snímania dát cez internet, nezávislý zálohovací mód, automatickú detekciu pripojených zosilňovačov, kontrolu napätí a prúdov a mnoho ďalších.
Technické parametre:
Riadenie zosilňovačov: | signalizácia napájacieho napätia |
| diaľkové zapnutie/standby mód |
| automatická detekcia mostíkového zapojenia |
| automatická detekcia pripojených zosilňovačov |
| oneskorené zapnutie od 0 do 10sec |
Riadenie kanálov: | vstup On/Off |
| vstupná polarita |
| vstupná citlivosť |
| stíšenie On/Off |
| paging On/Off |
| monitorové výstupy A & B On/Off |
| polarita monitorov |
| úroveň monitorov +6 dB to -90 dB (0.5 dB) |
| zosilnenie +6 dB až 90 dB (0.5 dB krok) |
Kontrola kanálov: | orezanie na výstupe |
| ochranný stav |
| vstupná úroveň |
| teplota |
| výstupné napätie |
| výstupný prúd |
| výstupný výkon |
| záťaž (skrat/prerušenie) |
| skrat zem (100 V) |
Komunikácia: | ethernet 10Base-T (10 Mbit / RJ45) |
| TCP/IP protocol |
| dataport 15 pin Sub-D female |
| RS232 port pre servis & diagnostiku |
Vstupy: | 4 logické vstupy 5 - 24 V |
| paging symetrický |
| monitor symetrický |
| nominálna úroveň +4 dBu |
| max. vstupná úroveň +20 dBu |
Výstupy: | 4 relé (DPST), 20 A/250 V každé |
| monitor symetrický |
| nominálna úroveň +4 dBu |
Rozmery (ŠxVxH) | 483 x 44 x 335 mm |
Hmotnosť | 4 kg |
